User Subroutine (USUB) 설정법

Visual Studio 환경 USUB 위저드 설정법

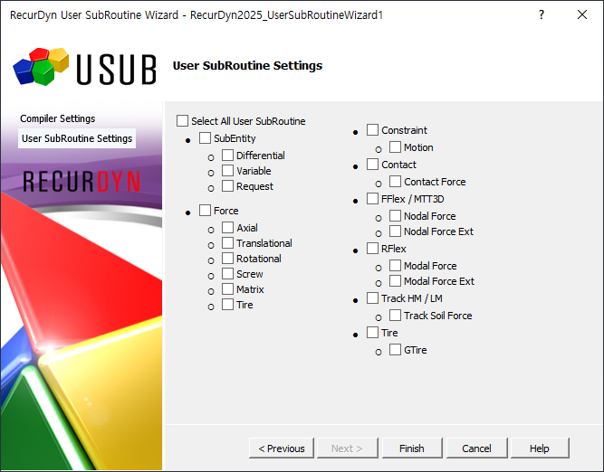

• User Subroutine Wizard
  • USUB 위저드는 Visual Studio 환경에서 제공되며 사용자가 쉽게 서브루틴을 만들 수 있다.
  • 위저드를 이용하면 템플릿을 선택하여 Solver.dll과 연결된 USUB의 동적 링크 라이브러리(DLL)를 생성할 수 있다.







• User Subroutine Wizard 설정
  • Visual Studio를 설치 한 후에 RecurDyn을 반드시 설치해야 한다.
  • RecurDyn 설치 경로의 파일을 Visual Studio 설치 경로에 복사한다.

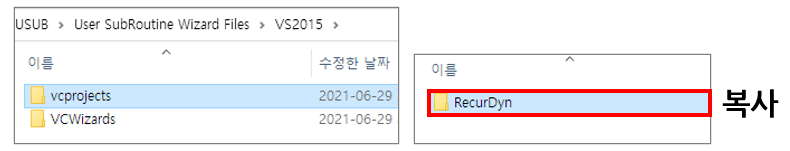

  • 아래의 RecurDyn 설치경로에서 RecurDyn 폴더 복사한다.
    • C:\Program Files\FunctionBay, Inc\RecurDyn 2025\Bin\Addin\USUB\User SubRoutine Wizard Files\VS2015\vcprojects\RecurDyn

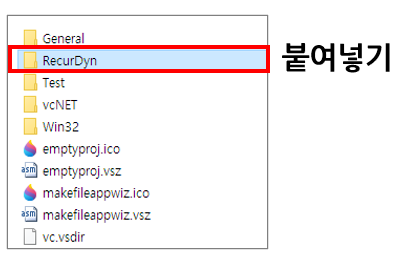

  • 아래의 Visual Studio 설치경로에 복사한 RecurDyn 폴더를 붙여넣기한다.
    • C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\vcprojects_WDExpress




  • 아래의 RecurDyn 설치경로에서 RecurDyn 폴더 복사한다.
    • C:\Program Files\FunctionBay, Inc\RecurDyn 2025\Bin\Addin\USUB\User SubRoutine Wizard Files\VS2015\VCWizards\RecurDyn

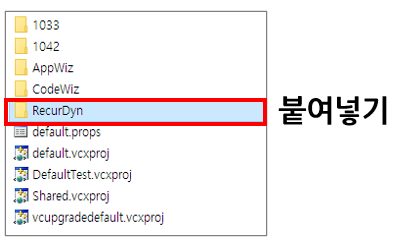

  • 아래의 Visual Studio 설치경로에 복사한 RecurDyn 폴더를 붙여넣기한다.
    • C:\Program Files (x86)\Microsoft Visual Studio 14.0\VC\VCWizards








USUB 예제

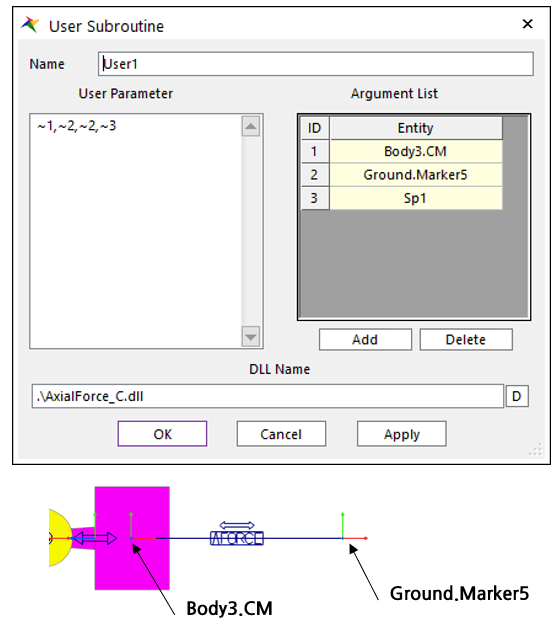

• 변위에 따른 Axial Force 적용 USUB

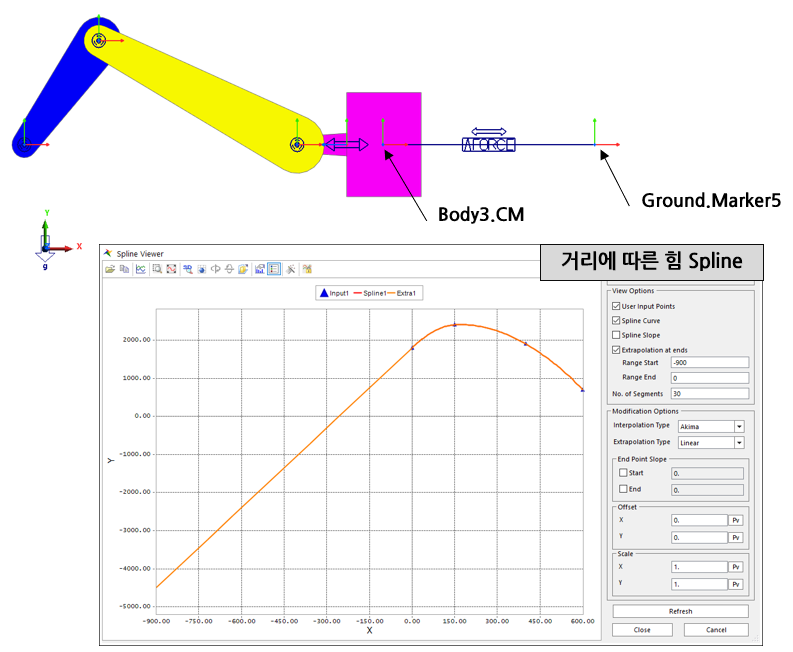

  • 두 마커 사이의 거리에 따라 지정된 Spline을 이용해 Axial Force를 적용한다.

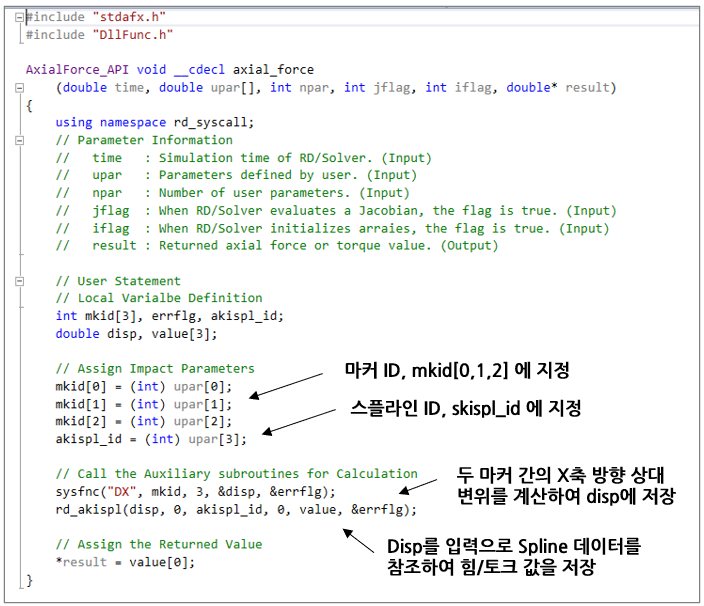

• • 적용된 USUB코드
