RecurDyn Post 기능

RecurDyn Post

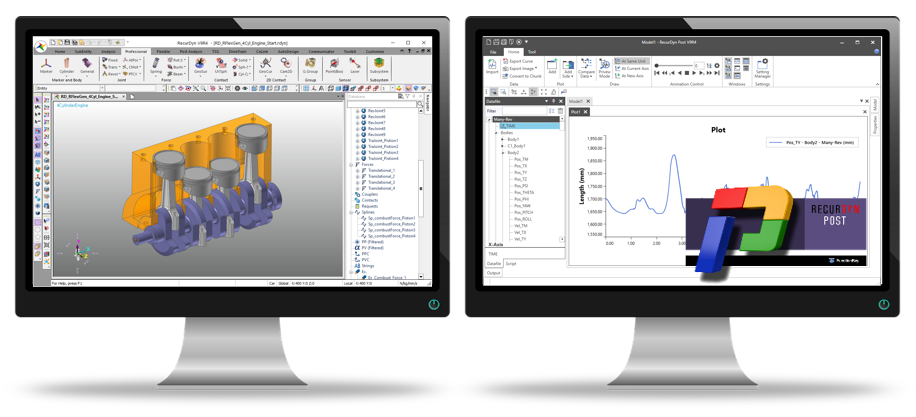

• 2개 이상의 모니터 사용 시 각각의 모니터에 RecurDyn과 RecurDyn Post 을 동시에 실행하여 사용
  • RecurDyn V9R4부터 제공하는 독립적인 Post 기능





• 함께 실행된 RecurDyn Post에 새로 해석한 RPLT가 자동으로 Import 됨 (매우 유용한 기능)
• 대용량 RPLT 파일을 분석할 때 빠르고 효율적 처리!
• RecurDyn/Plot과 동일한 RPLT 파일 사용
• 주요 기능의 사용법은 동일
  • Draw
  • Delete
  • Zoom
  • Fit
  • Copy Data (메모장, 엑셀)
  • Plot image의 Copy



RecurDyn Post 주요기능 #1

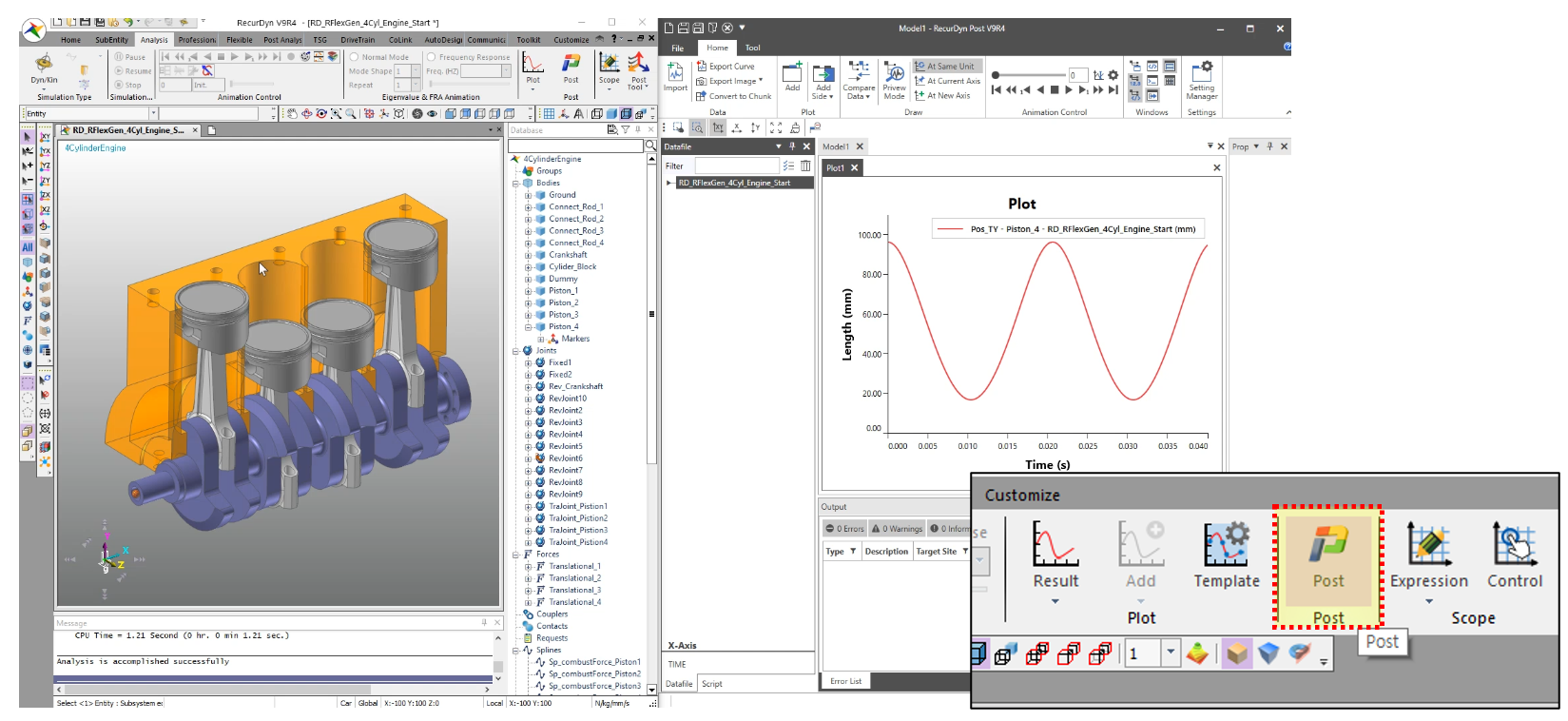

• RPLT 자동 IMPORT 기능
  • 함께 실행된 RecurDyn Post에 새로 해석한 RPLT가 자동으로 Import 됨 (매우 유용한 기능)









• PREVIEW 기능
  • 여러 데이터의 경향만 전체적으로 확인할 때 유용함. 다른 항목을 클릭하면 임시 그래프는 사라지고 새로운 그래프가 표시됨.

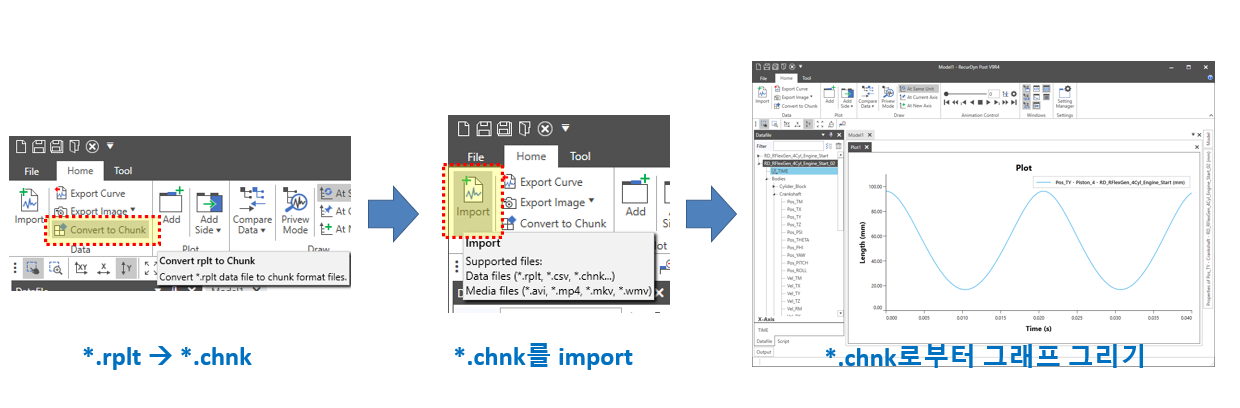

• Chunk 파일 변환 (대형 RPLT 파일 처리)
  • RPLT 파일이 10GB이상으로 크기가 큰 경우 그래프 그리는 데 많은 시간이 소요됨.
  • 이때, RPLT 파일을 Chunk 파일로 변환하면 그래프를 매우 빠르게 그리기 가능
