부력 (Buoyancy)

Buoyancy 특징

• 간단한 모델링으로 복잡한 형상의 모델에 쉽게 부력(Buoyancy) 적용 가능.
• 유체해석 프로그램 Particleworks와 Co-Simulation 필요 없이 부력 정의 가능. 연성해석에 비해 속도도 월등히 빠름.
• 부력에 간단한 유속 고려 가능 (Expression을 이용한 정의)
• 부력 계산 시간은 '접촉 해석'과 비슷하게 소요.
• 강체와 유연체(Patch Set) 바디에 모두 적용 가능





Buoyancy 활용 분야

• 선박
• 해양 구조물 (부유식 풍력발전기, 해상 크레인 등)
• 수중 로봇 및 장비 (잠수함 등)
• 수륙 양용 차량
• 항공 분야

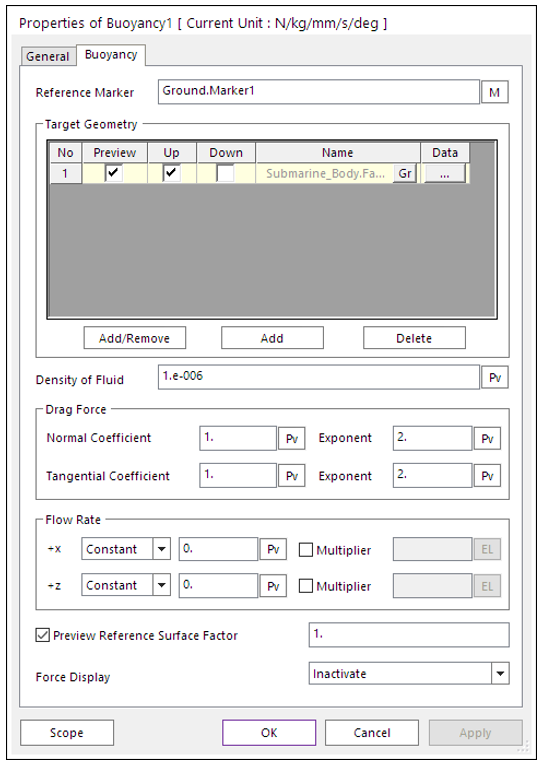

Buoyancy Option



• Reference Marker : 수면의 위치를 결정하는 기준이 되는 Marker
• Target Geometry : 부력을 받을 대상 물체를 지정하며, 부력이 작용하는 면을 지정.
• Density of Fluid : 유체의 밀도를 지정.

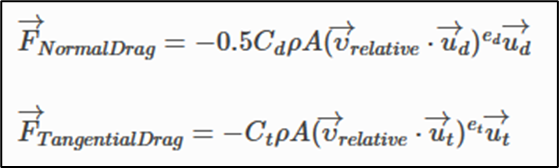

• Drag Force : Normal / Tangetial 방향에 대한 항력 계수를 지정.
  • Exponent : 아래 식에서 ed에 해당하며, 속도에 대한 영향을 비선형적으로 표현하는 계수

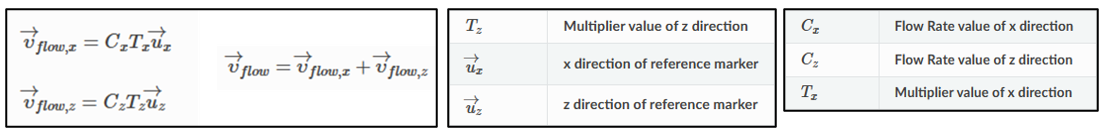

• Flow Rate : 유속에 대한 값을 정의
  • 유속은 Constant 로 상수 값을 적용하거나 혹은 Spline으로 변화하는 값을 정의 가능.
  • Y방향은 수면의 수직방향으로 유속을 정의할 필요가 없음.

• Preview Reference Surface Factor : 수면을 보여주는 기능으로 해석에 영향을 주지 않음.

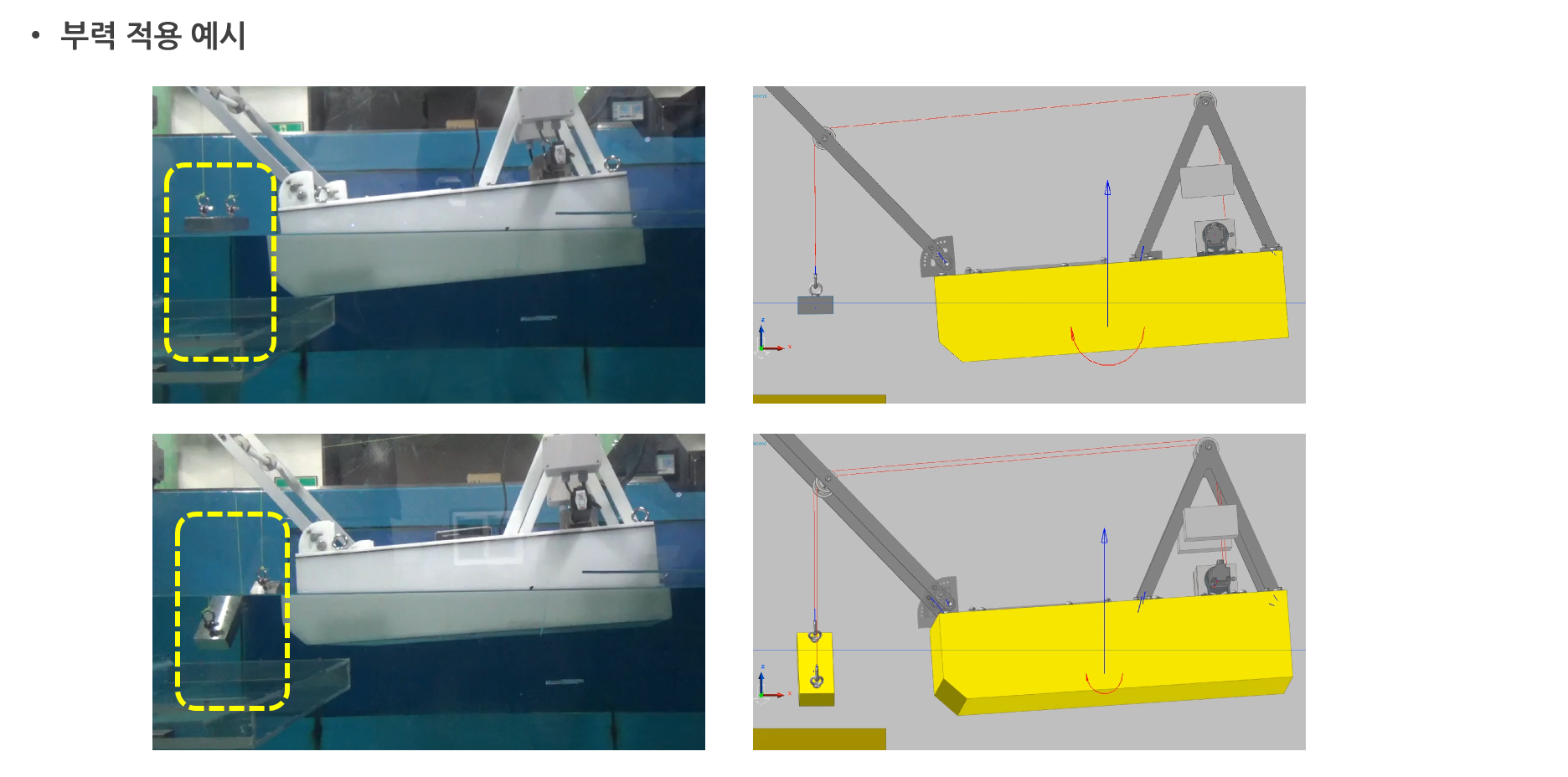

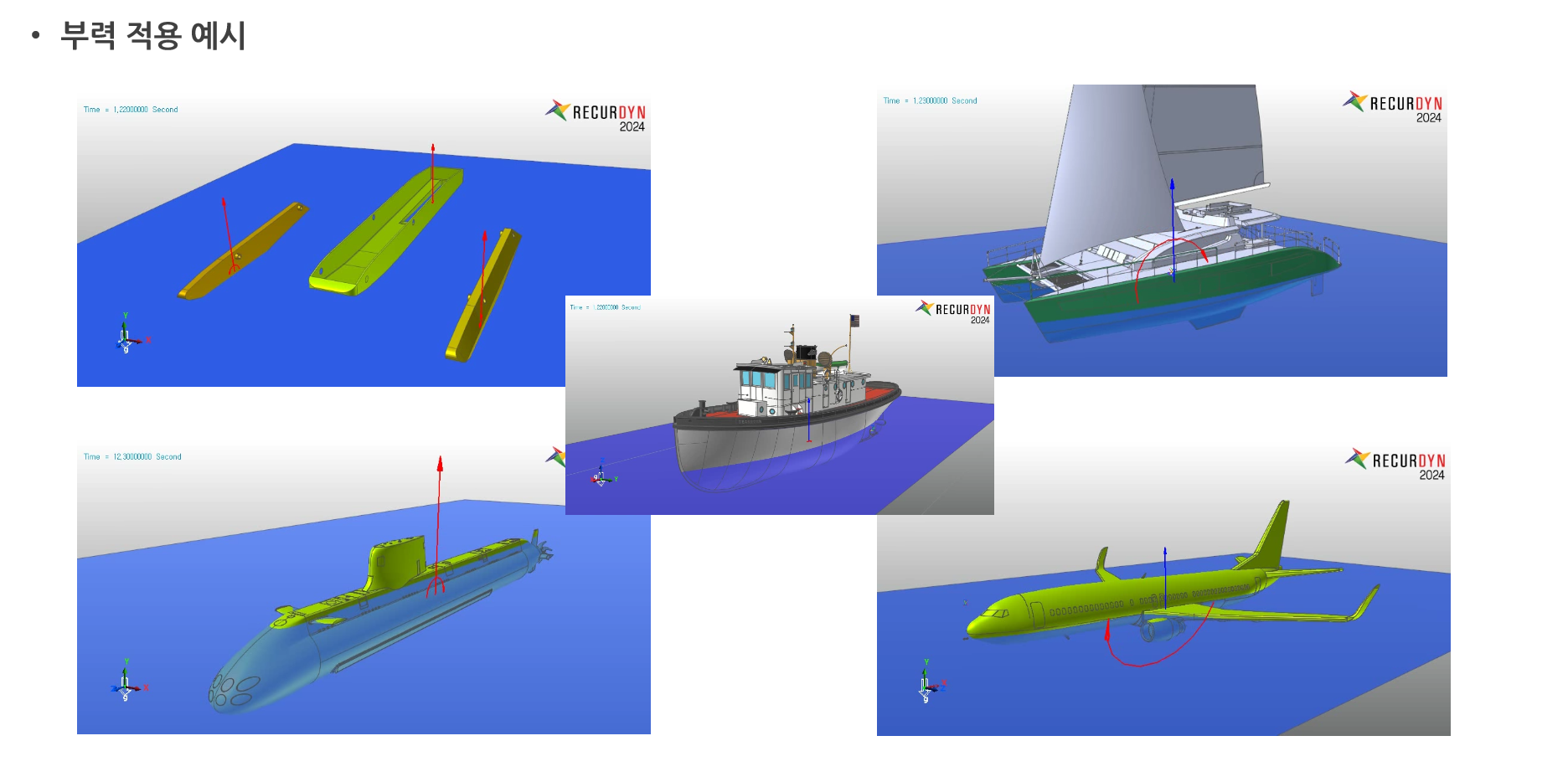

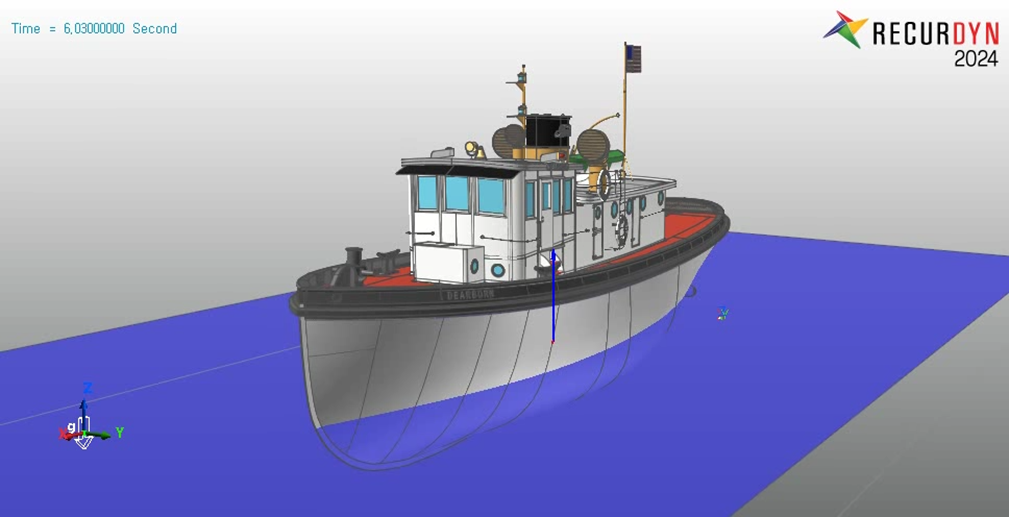

Buoyancy 적용 예시
