Expression을 이용한 공차 조인트 모델링 방법

공차(Clearance) 모델링 방법

• Pin과 Hole 바디 사이의 공차를 고려할 때에 가장 간단한 방법은 공차가 적용된 CAD모델에 조인트 없이 접촉(Contact)을 정의하면 가장 쉽게 모델링이 가능합니다.
• 또한, 접촉을 Expression으로 표현하여 모델링하면 보다 빠른 해석이 가능합니다.
• Expression을 이용한 공차를 고려하기 위해서는 먼저 침투량을 결정하고 이 침투량을 이용해 강성식을 정의하여 모델링을 합니다.
• 리커다인 접촉 알고리즘은 두 바디가 접촉할 때 침투량이 발생하고 이를 이용해 접촉을 계산합니다.
  참고:https://cmet.tistory.com/35

  Contact 알고리즘 이해와 절적한 접촉강성 선정법



Expression을 이용한 공차 조인트 모델링 방법

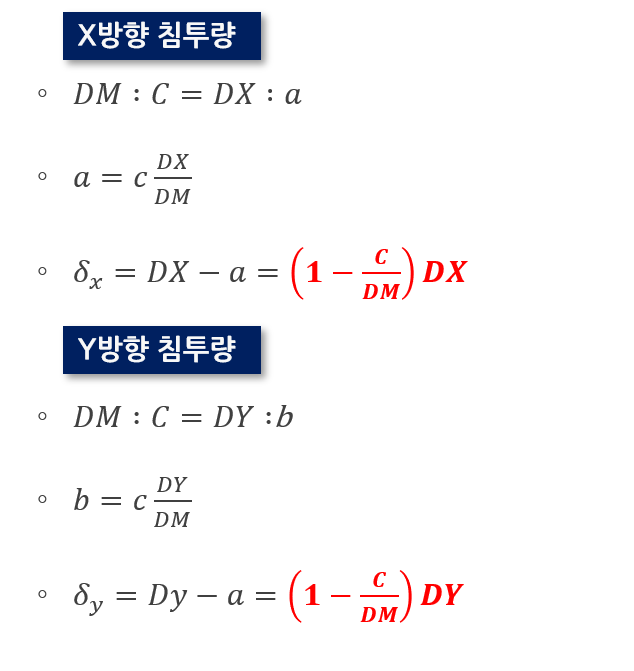

• 공차를 고려한 침투량 계산은 다음과 같습니다.

• 각 방향별 접촉힘은 다음과 같이 정의됩니다.
  • Pin과 Hole의 기준 마커간의 거리가 공차보다 작으면 힘이 발생하지 않고, 반대로 크면 각 방향 별 접촉힘이 발생하도록 강성식을 정의합니다.

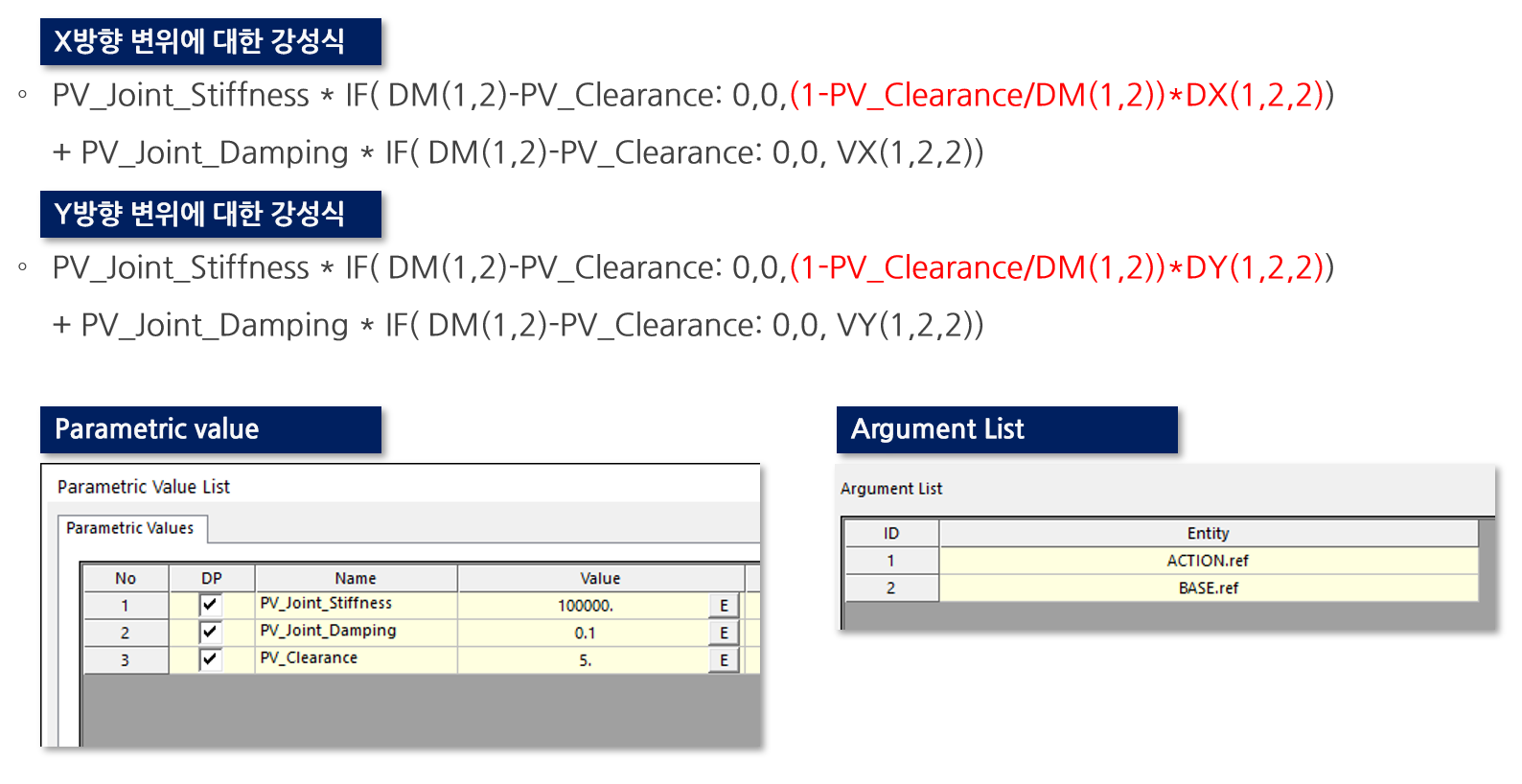

• Expression 강성식 정의는 다음과 같습니다.

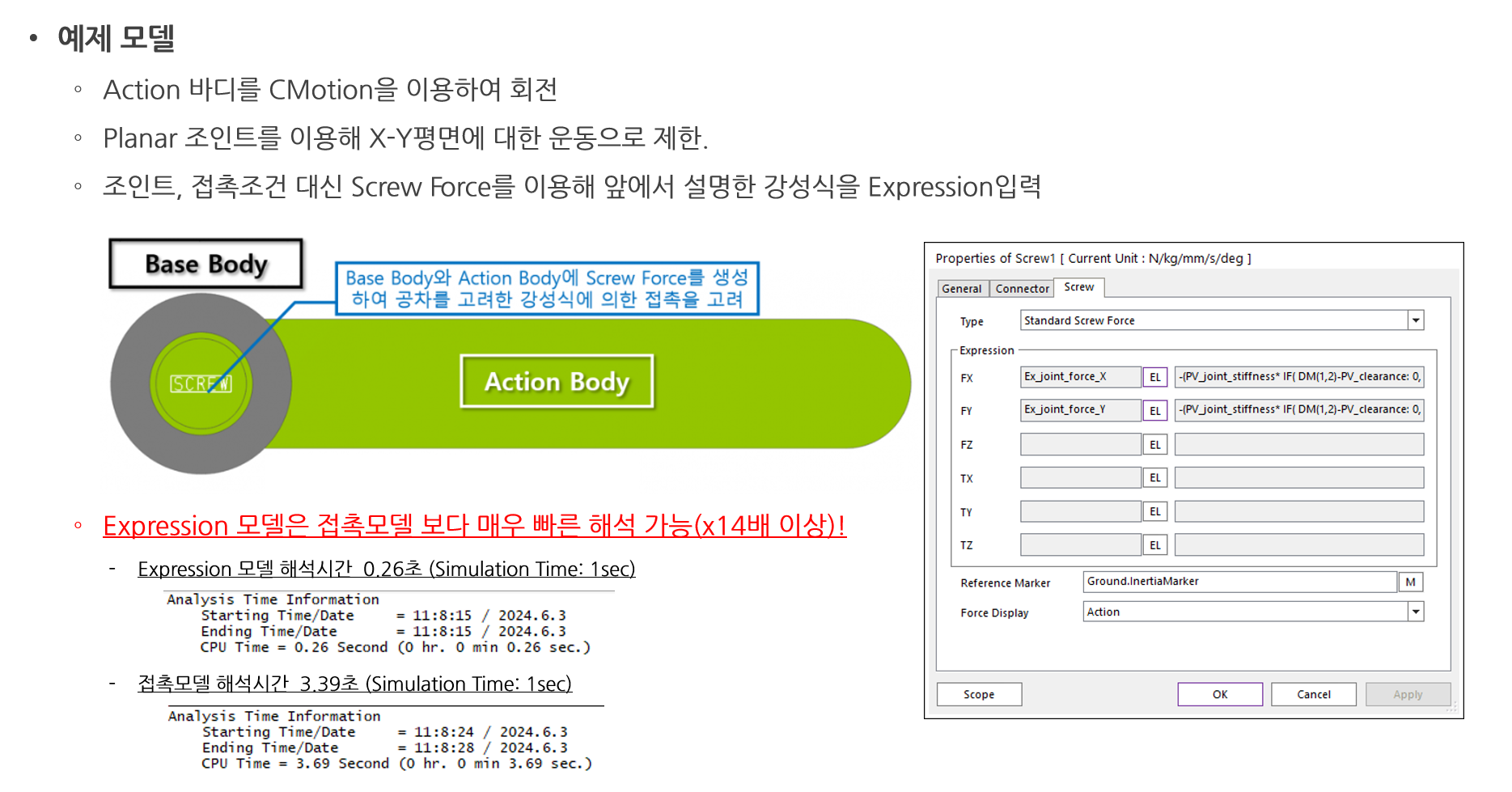

예제 모델 문의
