FFlexStatic (Static Analysis) 주요 파라미터

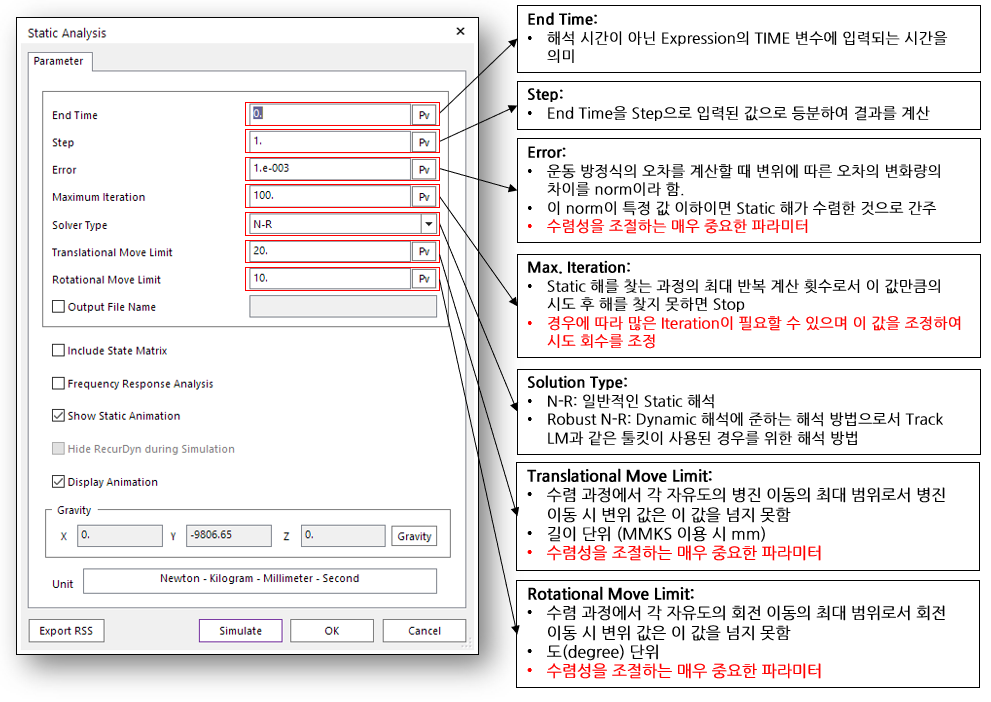

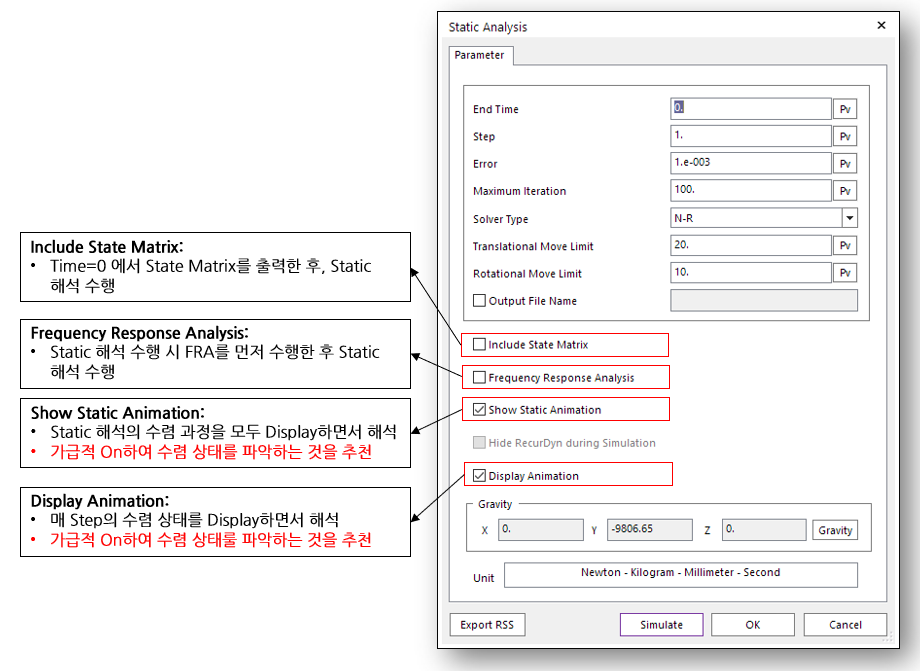

주요 파라미터







Move Limit

• Move Limit은 Body또는 Node의 변위 q를 증분하여 수렴시키는 과정에서 q의 값을 제한하는 역할을 수행한다.

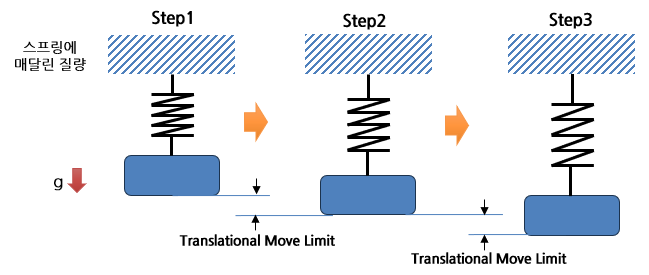

• Translational Move Limit (모델 단위계 중 ‘길이’ 단위)
  • 병진 방향 변위의 증분을 제한하는 것으로서 수렴을 확인할 때 변위는 이 값이상으로 결정될 수 없다.
  • 즉, 이 값보다 작은 변위를 적용하여 수렴상태를 만든다.

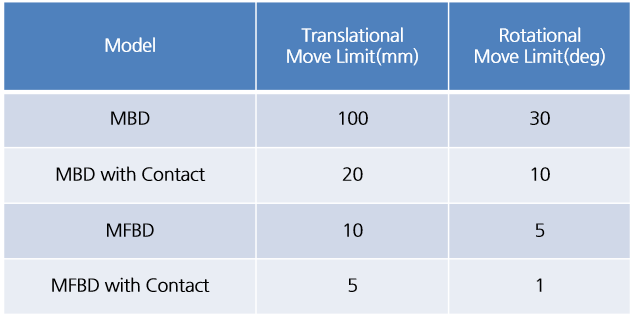

  • 대략적인 병진 방향 변위를 추정 후, 그 값의 1/10~1/100 정도를 입력하는 것을 추천한다.

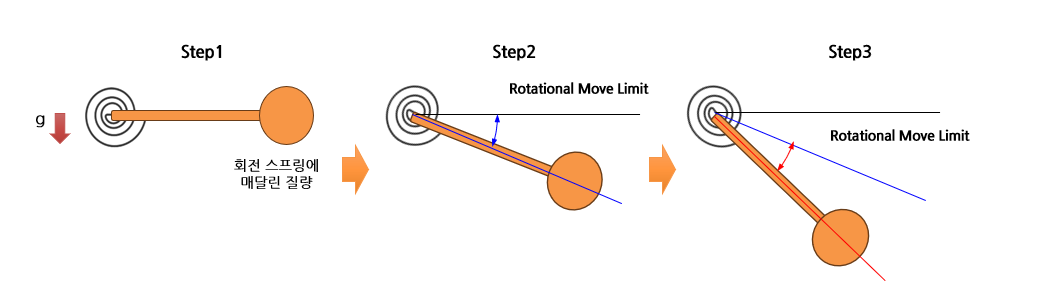

• Rotational Move Limit (모델 단위계와 무관하게 Degree)
  • 회전방향의 변위의 증분을 제한하는 것으로서 수렴을 확인할 때 변위는 이 값이상으로 결정될 수 없다.
  • 즉, 이 값보다 작은 변위를 적용하여 수렴상태를 만든다.
  • 대략적인 회전량 추정 후, 1/10~1/100 정도를 입력하는 것을 추천한다.



• Move Limit 설정 시 고려할 점
  • 설정 값이 클수록 △q의 크기가 크기 때문에 평형상태 접근 속도가 빨라진다. 그러나 비선형 특성이 클 경우  발산할 수 있다.
    1. 질량이 큰 강체 모델일 경우 큰 값을 사용
    2. 전반적으로 선형강성을 가진 모델일 경우 큰 값을 사용
  • 설정 값이 작을수록 △q의 크기가 작기 때문에 천천히 조심스럽게 평형상태로 접근하지만 발산의 위험이 적어 안정적 수렴이 가능하다.
    1. Flexible Body의 변형이 큰 경우 작은 값을 사용
    2. Contact요소가 많을 경우 작은 값을 사용
    3. 힘요소의 비선형적 특성이 클 경우 작은 값을 사용

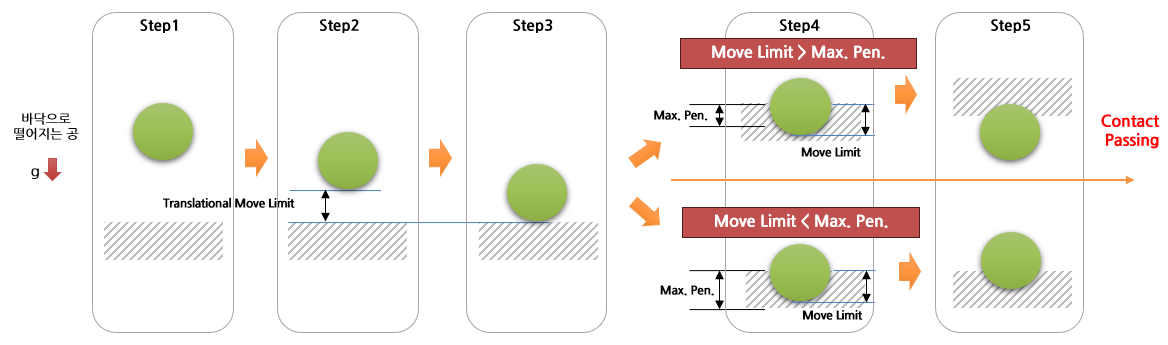

• Move Limit와 Contact Maximum Penetration
  • Contact Maximum Penetraiton은 Move Limit 보다 큰 값을 가져야 한다.

  • Contact Property에서 Maximum Penetration은 Contact 계산이 수행되는 Patch의 깊이에 대한 설정으로서 Penetration이 이 값보다 더 크게 발생하면 Contact Event가 발생하지 않는다.



  • Dynamic 계산과 달리 Static 계산 시, 변위 q는 한번에 크게 이동하게 되는데, 이 때 Maximum Penetration 보다 더 큰 변위가 한번에 발생하면 Contact이 빠져버리는 현상이 발생한다.



Message 파일 설정

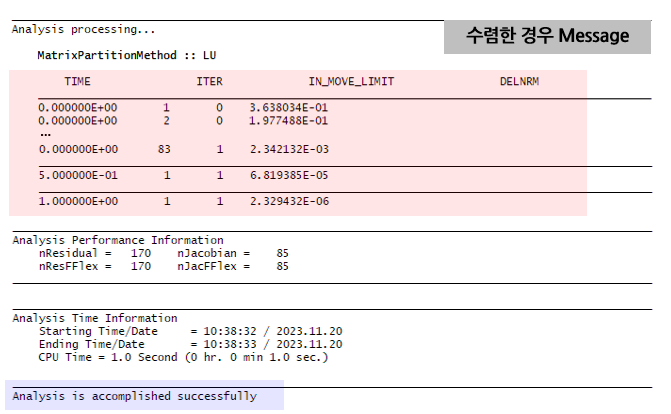

• 해석이 수렴한 Message 파일확인 (*.msg file)
  • TIME: Expression의 TIME 변수에 입력되는 값이며 해석결과를 출력하는 시간이기도 하다.
  • ITER: 수렴을 위해 반복 계산하는 회수이며, 이 값이 Maximum Iteration보다 크면 해석이 중단된다.
  • IN_MOVE_LIMIT: 설정한 Move Limit값 이내에 들어오는지 판단한다. (True:1 False:0)
  • DELNRM: N-R Iteration에서 q의 변화량인 Norm의 크기가 변화하는 양을 나타내며 이 값이 Error 값 이하가 되고,  IN_MOVE_LIMIT이 True이면 수렴으로 판단한다.

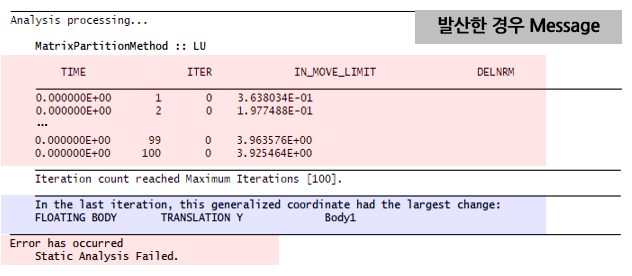

• 해석이 발산한 Message 파일확인 (*.msg file)
  • 가장 큰 변화량(Largest Change)에 대한 내용을 확인하여 어떤 Body의 어느 자유도가 문제가 되는지를 검토하고 모델을 수정한 후 재해석 수행한다.
  • Error값을 너무 작게 사용하는 것이 아닌지 확인 후, 필요 시 값을 수정한 후 재해석 수행한다.
  • Move Limit와 Maximum Iteration 값을 수정한 후 재해석 수행한다.
  • Contact이 사용된 모델의 경우 Maximum Penetration을 확인 후, 필요 시 값을 수정하여 재해석 수행한다.
