Expression을 이용한 분리/이탈 모델링 방법

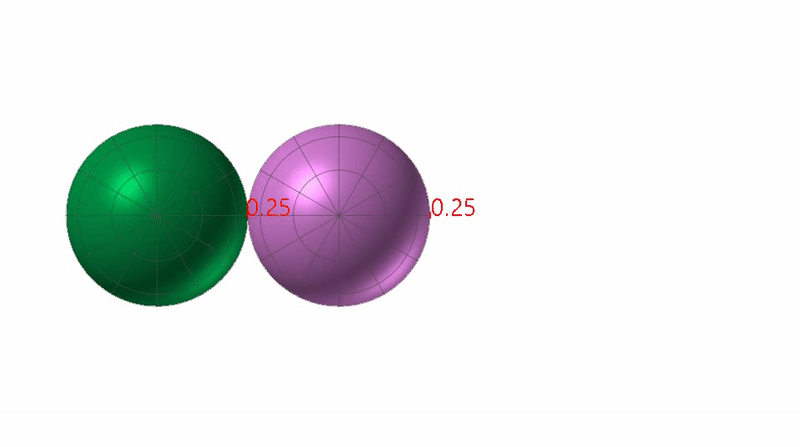

특정 하중이 발생하면 분리/이탈되는 모델

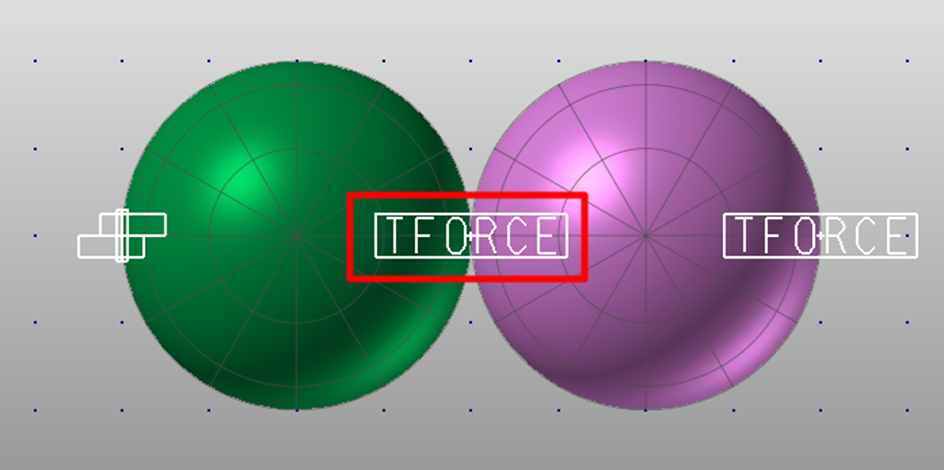

• • 분리/이탈 되는 위치에 Translation Force 정의하고, Translation Force에 사용될 Expression을 아래와 같이 정의합니다.

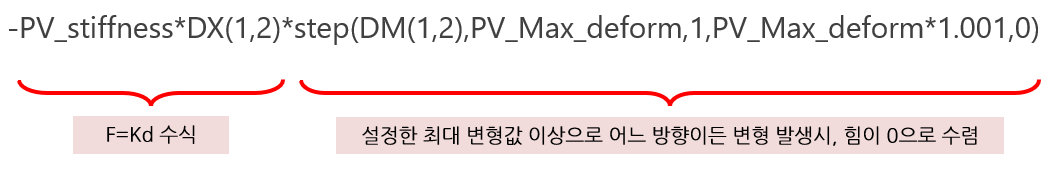

  • -PV_stiffness*DX(1,2) 에서 PV_stiffness는 강성계수이고 DX(1,2)는 두 바디 사이의 x방향 변위를 의미합니다.


  • step( DM(1,2), PV_Max_deform, 1, PV_Max_deform*1.001, 0 )은 외력에 의해 두 바디사이의 연결부의 거리가 설정한 최대 변위(PV_Max_deform)이상이 되면 힘이 0으로 수렴하게 됩니다. 여기서 DX(1,2)두 바디의 연결부에서의 거리를 의미합니다.

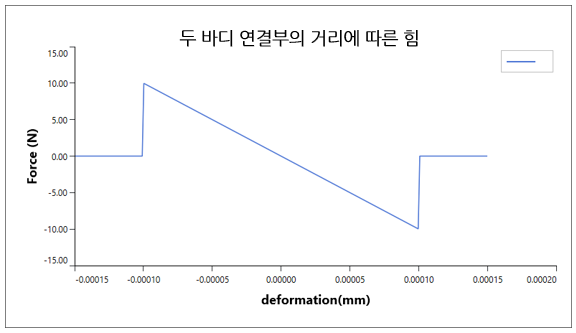

  • PV_stiffness = 100,000  PV_Max_deform = 0.001 일때 두 바디 사이의 힘은 아래와 같습니다.
    즉, 10N 이상의 힘이 적용되는 경우, 두 바디 사이의 거리가 PV_Max_deform 보다 커지게 되어 힘은 0이 되어 분리/이탈 되는 현상이 모사됩니다.


  • Force 요소로 연결된 두 바디가 특정 하중에 의해 분리되는 모델은 Expression으로 두 바디간의 강성식으로 모델링하여 표현이 가능합니다.

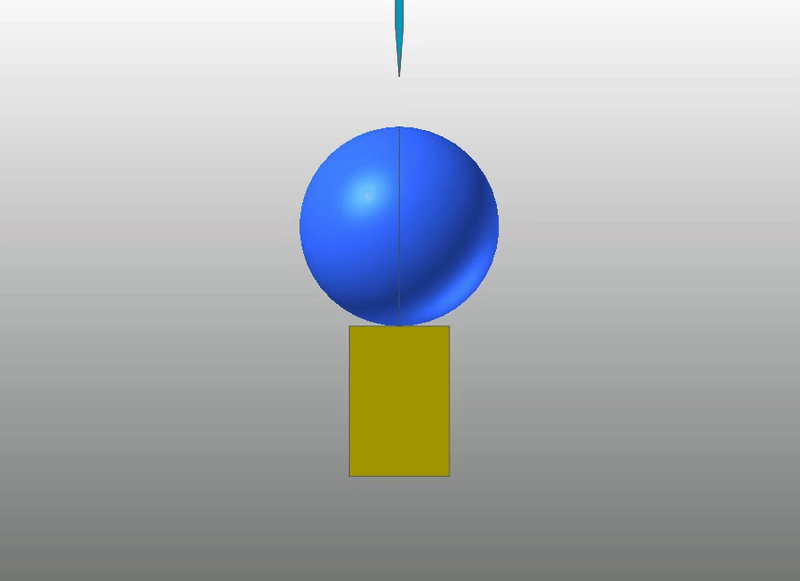

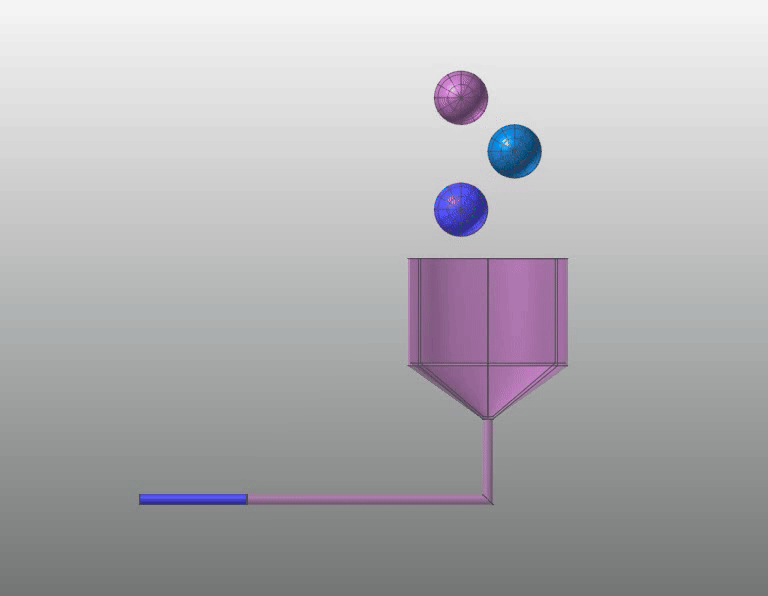

분리 이탈 모델 예제
