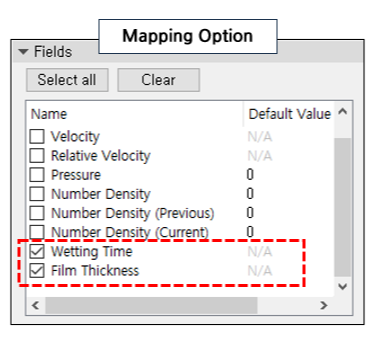

Mapping 기능 개선
- Wetting Time & Film Thickness
- 정의(Mapping)된 surface에 입자가 닿아 있는 누적시간과 유막의 두계를 확인할 수 있는 기능 추가.
- 식기세척기의 세척성능을 확인하거나 유체 특성, 노즐 분사 각도 등에 따른 유막의 두께 변화를 확인할 수 있음.
- 표면노드 주변입자의 particle number density를 기반으로 wetting time과 film thickness를 계산.
FVM 솔버 개선
- FVM격자를 이용한 열해석
- FVM 격자를 이용하면 기체의 '열 전달' 시뮬레이션 적용이 가능함.
- FVM 격자(기체) - CHT 격자(고체) - MPS입자(액체) 간의 열 전달이 동시에 해석이 가능함.
- Courant limiter & remvoing cave cells
- FVM 격자의 최대속도를 제한하여 안정적인 해석을 지원함.
참고로 복합 열전달 (CHT, Conjugate Heat Transfer)은 Particleworks에서 고체와 유체 간의 열 상호작용이 계산 가능한데, 이때 고체 내부의 열전도를 고려하는 방식을 CHT라고 표현합니다. Polygon wall 내부의 온도 변화 계산을 위해 Cell을 구성하며 표면에서 유체와의 열전달을 계산합니다.
Polygon Motion 지원
- Polygon 바디에 자유도 및 질량 요소를 부여하여 유체의 의한 거동 표현이 가능.
- 기존에 RecurDyn과 Co-Simulation으로만 가능했던 FSI 해석이 Particleworks 단독으로 Polygon wall이용하여 가능함.

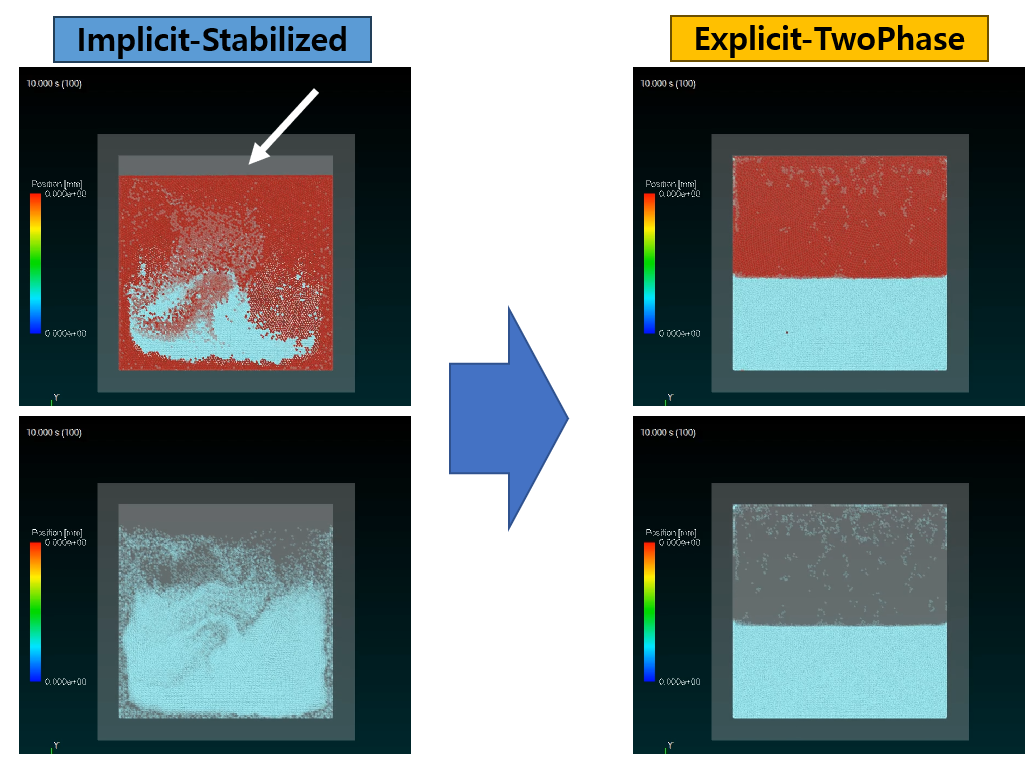

Two-Phase 모델 (Pressure-Explicit) - 베타
- 밀폐된 공간에서의 다상 유동 해석
- 기존 MPS솔버는 밀도 차이가 큰 다상 유동해석에 한계가 있었습니다.
- Explicit-Pressure 솔버에 'Two-Phase model'이 추가되어, 기체-액체의 다상 유동해석을 지원합니다.
- 밀도 차이가 큰 두 유체 사이의 계면을 보다 선명하게 모사합니다.
- 공기 입자의 영향은 액체 입자의 거동에 큰 변화를 가져옵니다.
non-spherical DEM 입자 지원
- 다양한 형상을 DEM 입자로 지원.
- 형상에 따른 물리적 특성을 접촉모델에 기반하여 모사.
- Rectangular, Cylinder, Capsule, File 4개지 형태로 가능.
- File 타입의 경우 어떤 형태라도 가능하나 적용시 CSV형식으로 모델링함)
기타 개선사항
- Grid interval 개선
- 동일 모델 내에서 바디 별 Grid Interval(격자 사이즈) 개별 적용 가능.
- CHT 적용 시 복잡한 형상에 대하여 높은 해상도 적용이 가능함.
- Aeration 개선
- Multi-GPU 해석지원. Light weight mode를 통한 해석 속도 향상
- 기포의 스프링 계수를 자동으로 산출

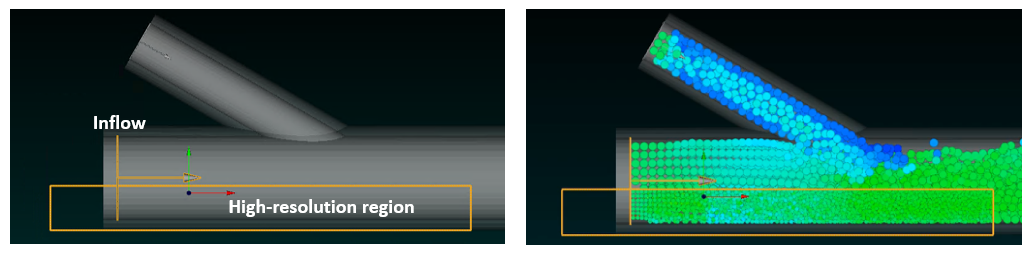

- Inflow Multi-resolution 적용
- Inflow와 겹쳐 multi-resolution이 적용될 경우에도 high-resolution 영역이 활성화 됨.
- 설정된 영역에 따라 fine particle과 coarse particle이 동시에 투여됨.

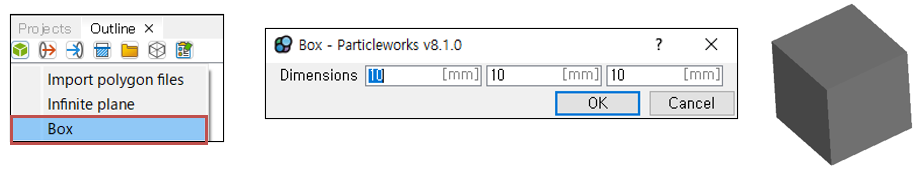

- GUI를 통한 박스 형상 생성
- Graph 개선
- 레전드, 축 제목 추가
- 각 축의 최대, 최솟값 변경

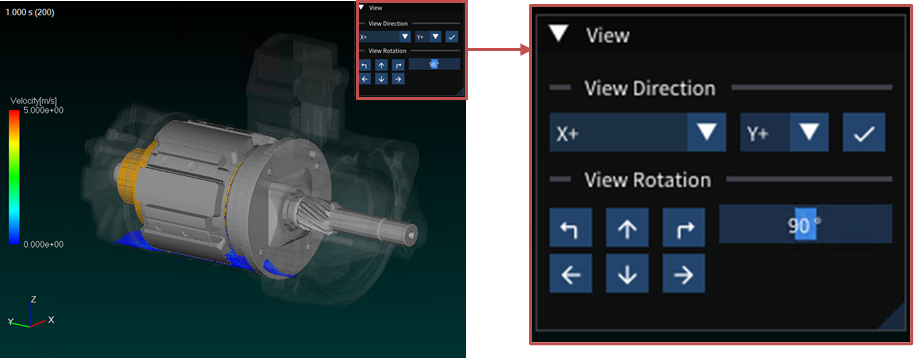

- 화면 전환 개선
- View control 패널을 통하여 지정한 화면으로 변경 가능
- 보다 자유도 높은 화면 전환 지원
- FFlex 모델을 포함한 RecurDyn과의 Co-simulation에서 Multi-GPU 지원
